Весоизмерительные преобразователи во взрывозащищенном исполнении

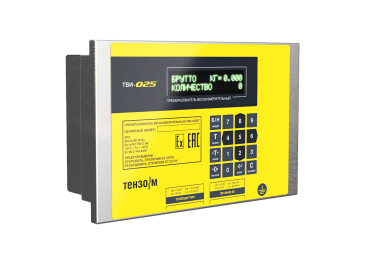

Весоизмерительный преобразователь ТВИ-025

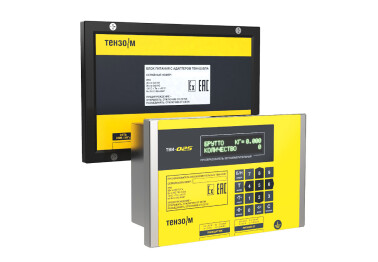

Преобразователь ТВИ-025 предназначен для применения в составе весоизмерительных систем, находящихся во взрывоопасной зоне или помещении. Конструтивно состоит из двух частей: весового терминала (ВТ) и блока питания с адаптером интерфейса (БПА).

ВТ с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты 0Ех iа IIB Т6 Ga и Ex ia IIIC T85°C Da.

БПА с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIВ и [Ех ia Da] IIIC.

Описание

Преобразователь ТВИ-025 предназначен для применения в составе весоизмерительных систем, находящихся во взрывоопасной зоне или помещении. Конструтивно состоит из двух частей: весового терминала (ВТ) и блока питания с адаптером интерфейса (БПА).

ТВИ-025ВТ устанавливается во взрывоопасной зоне и предназначен:

  • для питания весоизмерительных датчиков;
  • преобразования сигнала весоизмерительных датчиков в цифровой код;
  • отображения результатов взвешивания;
  • обмена информацией с внешними устройствами через адаптер Ethernet, встроенный в БПА.

ТВИ-025БПА устанавливается вне взрывоопасной зоны и предназначен для питания ТВИ-025ВТ напряжением постоянного тока с искробезопасными параметрами и связи ТВИ-025ВТ с внешними устройствами по каналу Ethernet. ТВИ-025БПА с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIВ и [Ех ia Da] IIIC. Сетевое питание (220 В) подключается к блоку питания.

Достоинства

  • Cертифицирован на смеси группы IIB по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011);
  • Корпус из нержавеющей стали, IP65;
  • Режимы работы:

– измерение веса с выборкой веса тары в ручном режиме и одновременного отображения веса нетто N и брутто B, а также фиксация максимальной нагрузки брутто;
– суммирование веса (автосуммирование);
– счётный режим (вычисление количества предметов, находящихся на весах);

  • Возможность обмена данными с внешними устройствами по каналу Ethernet.



Соответствие стандартам

ВТ и БПА ТВИ-025 соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.

Технические характеристики

Внутренняя разрешающая способность на 1 мВ/В, не хуже 60 000
Маркировка взрывозащиты ТВИ-025ВТ

0Ех iа IIB Т6 Ga и Ex ia IIIC T85°C Da

устанавливается во взрывоопасной зоне

Маркировка взрывозащиты ТВИ-025БПА

[Ex ia Ga] IIВ и [Ех ia Da] IIIC

устанавливается вне взрывоопасной зоны

Тип линии связи «ТВИ-025ВТ – датчик»

шестипроводная

Максимальная длина линии связи «ТВИ-025ВТ – датчик», м

30

Тип линии связи «ТВИ-025БПА – ТВИ-025ВТ»

шестипроводная

Максимальная длина линии связи «ТВИ-025БПА – ТВИ-025ВТ», м

200

Интерфейс для связи с внешними устройствами  Ethernet
Протокол обмена по интерфейсу Ethernet 6.43, Тензо-М, Modbus RTU
Напряжение питания тензодатчиков, В 4.75... 5.25
Напряжение питания, В

220 +/-10%

Частота напряжения питания, Гц

50

Рабочий диапазон температур, °С

-30... +40

Степень защиты оболочек ТВИ-025БПА и ТВИ-025ВТ по ГОСТ 14254-2015 (IEC 60529:2013)

IP65

Габаритные размеры ТВИ-025ВТ, мм

270 x 190 x 70

Габаритные размеры ТВИ-025БПА, мм

245 x 175 x 50



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Поддержка

В комплекте с терминалами могут применяться серийно изготавливаемые тензодатчики производства «Тензо-М», имеющие соответствующее разрешение на применение.

Описание протокола обмена данными «Тензо-М»

Руководство по эксплуатации Версия ПО v10

Руководство по эксплуатации

Сертификаты



ВТ и БПА ТВИ-025 соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.
