Описание

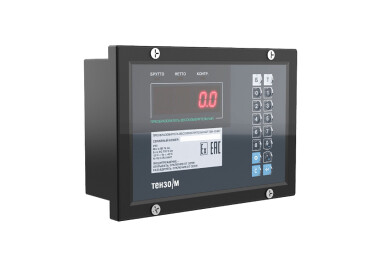

ТВИ-024ВТ устанавливается во взрывоопасной зоне и предназначен:
- измерения веса в составе весоизмерительных систем;
- отображения результатов измерения веса;
- управления внешними исполнительными устройствами в составе дозаторов*;
- обмен информацией с внешними устройствами по интерфейсу RS-232.
* – дозатор должен устанавливаться в безопасной зоне

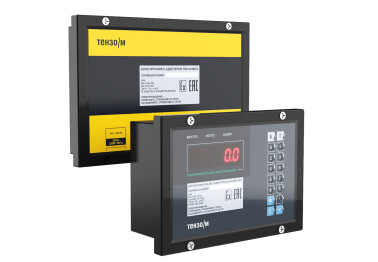

ТВИ-024БПА устанавливается вне взрывоопасной зоны и предназначен для питания ТВИ-024ВТ напряжением постоянного тока с искробезопасными параметрами и связи ТВИ-024ВТ с внешними устройствами по каналу RS-232. ТВИ-024БПА с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIВ и [Ех ia Da] IIIC. Сетевое питание (220 В) подключается к блоку питания. Подключение внешних устройств к интерфейсу RS-485, идущему в опасную зону, ЗАПРЕЩЁНО!!!
Соответствие стандартам
ВТ и БПА ТВИ-024 соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.
Технические характеристики
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Схема размещения взрывозащищённого оборудования
ВТ преобразователя располагается в опасной зоне, а БПА в безопасной зоне.
Длина кабеля между ВТ и грузоприёмным устройством (датчиком/датчиками) не должна превышать тридцать метров. Длина кабеля линии питания между ВТ и БПА не должна превышать сто метров. Длина кабеля линии информационного канала между ВТ и БПА не должна превышать сто метров. Если не требуется связь ВТ со сторонним компьютером, то кабель информационного канала можно не устанавливать. Запрещается подключать любое стороннее оборудование к кабелям питания и информационного канала между ВТ и БПА.
Расположение ВТ, БПА и датчика/датчиков в опасных зонах приведено на рисунке 1.

Рис. 1. Схема подключения ТВИ-024
