Весоизмерительные преобразователи во взрывозащищенном исполнении

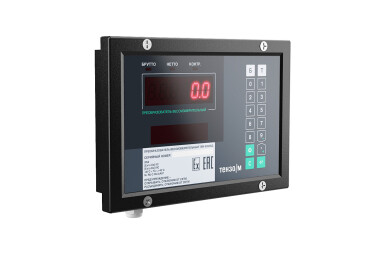

Весоизмерительный преобразователь ТВИ-003/05Д

Преобразователь ТВИ-003/05Д выполнен в едином корпусе из конструкционной стали и предназначен для применения в составе весоизмерительных систем, находящихся вне взрывоопасной зоны.

Преобразователь с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIC и [Ех ia Da] IIIC.

Описание

Преобразователь предназначен для применения в составе весоизмерительных систем или дозаторов и обеспечивает:
  • измерение веса в составе весоизмерительных систем;
  • отображение результатов измерения веса;
  • управление внешними исполнительными устройствами в составе дозаторов*;
  • обмен информацией с внешними устройствами по интерфейсам RS-232 и RS-485 или по аналоговому выходу.

* - дозатор должен устанавливаться в безопасной зоне.

Соответствие стандартам

Весовой терминал соответствует требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.

Технические характеристики

Маркировка взрывозащиты ТВИ-003/05Д

[Ex ia Ga] IIC

устанавливается вне взрывоопасной зоны

Тип линии связи «ТВИ-003/05Д – датчик»

шестипроводная

Максимальная длина линии связи «ТВИ-003/05Д – датчик», м

100

Интерфейс для связи с внешними устройствами RS-232, RS-485, аналоговый выход
Напряжение питания тензодатчиков, В 4.75... 5.25

Напряжение питания, В

220 +/-10%

Частота напряжения питания, Гц

50

Рабочий диапазон температур, °С

-30... +40

Степень защиты оболочки ТВИ-003/05Д по ГОСТ 14254-2015 (IEC 60529:2013)

IP65

Габаритные размеры ТВИ-003/05Д, мм

280х175х135



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Поддержка

В комплекте с терминалом могут применяться серийно изготавливаемые тензорезисторные датчики производства «ТЕНЗО-М», имеющие соответствующее разрешение на применение.

Описание протокола обмена данными «Тензо-М»

Руководство по эксплуатации версия ПО 10.40ХХ

Руководство по эксплуатации версия ПО 16.05 рел.2 и выше

Руководство по эксплуатации версия ПО DD-427, DD-707, DD-727

Документация

Часто задаваемые вопросы (FAQ). Весовые терминалы

Сертификаты



Весовой терминал соответствует требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.
