Описание
Назначение
Нормирующий преобразователь НП-1 предназначен для преобразования сигнала тензодатчика в цифровой код и передачи его по каналу последовательной связи RS-485.
Описание

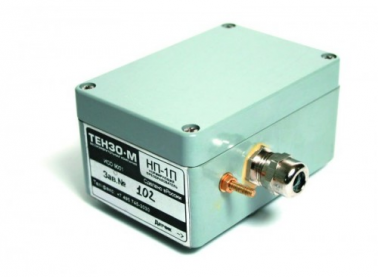

Преобразователь НП-1 изготовлен из ударопрочного пластика со степенью защиты оболочкой IP66.
Возможно последовательное соединение нескольких НП-1 по линии связи RS-485
Достоинства
- Знакопеременное питание тензодатчиков
Технические характеристики
| Параметр |
НП-1
|
| Количество каналов для подключения первичных преобразователей |
1
|
| Внутренняя разрешающая способность на 1мВ/В |
240 000
|
| Питание первичного преобразователя знакопеременное, В |
5
|
| Тип линии связи с первичным преобразователем |
четырехпроводная
|
| Максимальная длина связи с первичным преобразователем, м |
3
|
| Максимальное количество подключаемых первичных преобразователей |
4 х 350 Ом
|
| Диапазон входного аналогового сигнала, мВ/В |
-3... +3
|
| Минимальный входной сигнал на одно поверочное деление, мкВ |
0,25
|
| Нелинейность, %, не более |
0,001
|
| Температурный коэффициент начала шкалы, ppm/°C, не хуже |
2
|
| Температурный коэффициент конца шкалы, ppm/°C, не хуже |
2
|
| Время установления рабочего режима, сек, не более |
10
|
| Напряжение питания постоянного тока, В |
9... 36
|
| Потребляемая мощность, ВА, не более |
3
|
| Рабочий диапазон температур, °С |
-30... +50
|
| Интерфейс связи с ПК |
RS-485
|
| Степень защиты оболочкой по ГОСТ 14254-96 |
IP66
|
| Габаритные размеры, мм |
180 х 80 х 60
|
| Масса, кг, не более |
1,0
|
Стандартная комплектация
- Нормирующий преобразователь
- Гарантийный срок - 12 мес.
Дополнительная информация
