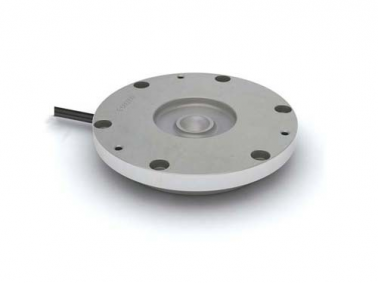

Тензодатчик сжатия мембранного типа М22

Архив

Брошюра

Задать вопрос

Габаритные размеры

Силопередающие устройства

Описание

Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.

Тензодатчики мембранного типа выигрывают в цене по сравнению с тензодатчиками других типов. Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 100кг до 50т.

Область применения

Автомобильные портативные весы, взвешивание емкостей и баков

Особенности

Высота всего 22 мм
Герметизация тензо- и термочувствительной схемы производится с помощью мембраны из нержавеющей стали, прикреплённой к упругому элементу с помощью лазерной сварки
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
Датчики изготавливаются из комплектующих и материалов лучших мировых производителей
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
Гарантийный срок 4 года

Соответствие стандартам

ГОСТ Р 8.726-2010, МОЗМ Р60

Технические характеристики
Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	т	3
Класс точности по ГОСТ Р 8.726-2010		C1
Число поверочных интервалов		1000
Минимальный поверочный интервал		НПИ/5000
Рабочий коэффициент передачи (РКП)	мВ/В	2±0,010
Начальный коэффициент передачи (НКП)	% от РКП	< 3
Комбинированная погрешность	% от РКП	< ±0,040
Ползучесть (30 мин.)	% от РКП	< ±0,049
Изменение НКП от температуры	% от РКП/°С	< ±0,0028
Изменение РКП от температуры	% от РКП/°С	< ±0,0022
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	750±15
Сопротивление выходное	Ом	700±1
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-30... +50
Диапазон температур хранения	°С	-40... +50
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь

Стандартная комплектация

Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
Четырёхпроводная схема подключения
Экран отсутствует
Длина кабеля 0,8м

Опции

Силопередающее устройство
Длина кабеля от 2 до 10 м
Наличие экрана, не соединённого с корпусом
Шестипроводная схема подключения
Выходное сопротивление от 100 до 1000Ом
Напряжение питания от 2 до 36В
Взрывозащищённое исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)

Схема выводов кабеля

+Uпит. – зелёный

–Uпит. – чёрный

+Uизм. – белый

–Uизм. – красный
